Ламель главных ножей КЛ8.572.006

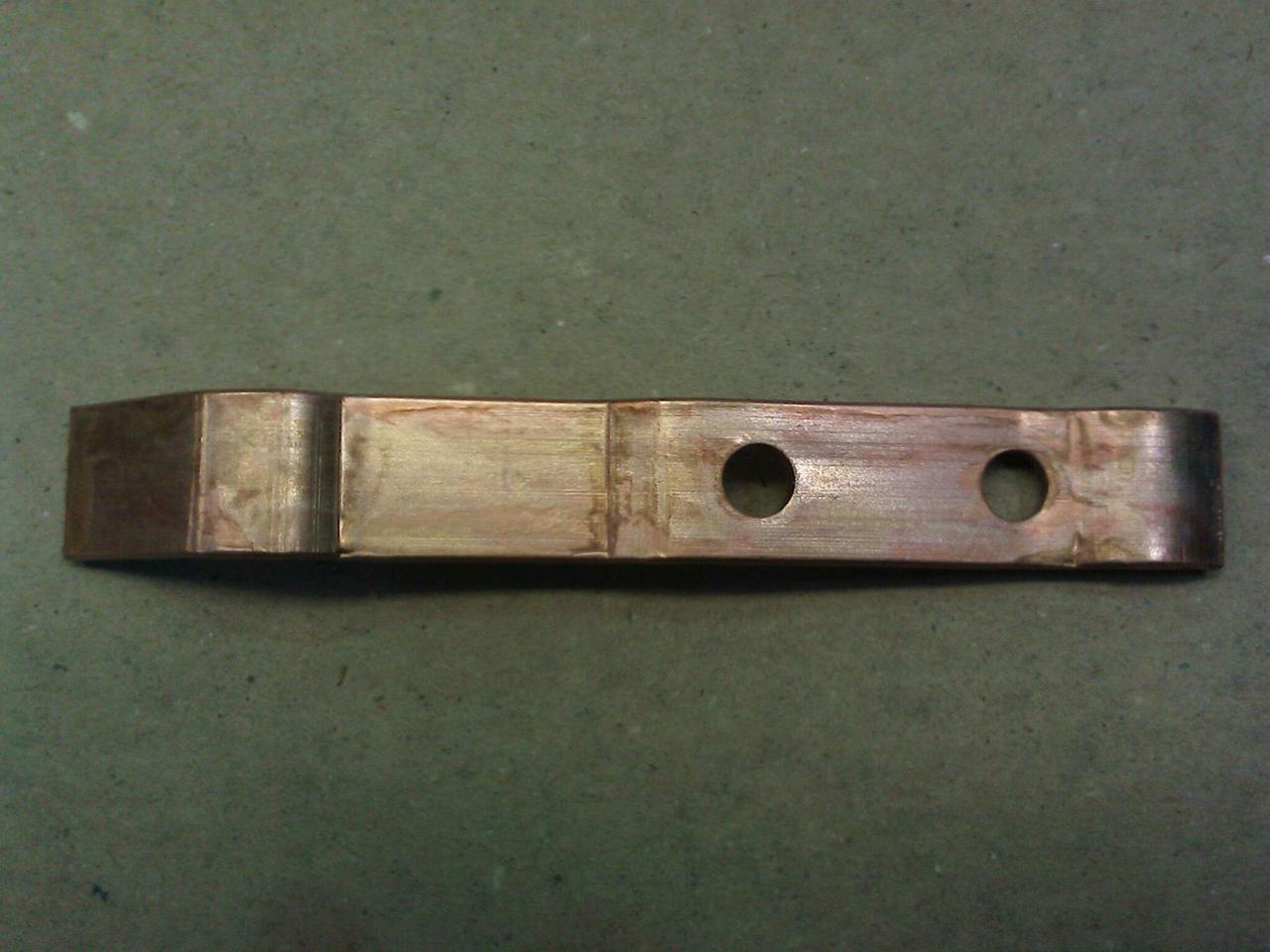

Ламель главных ножей КЛ8.572.006, фото 1
Ламель главных ножей КЛ8.572.006, фото 2Ламель главных ножей КЛ8.572.006, фото 3
  • В наличии
  • Оптом и в розницу
  • Код: КЛ8.572.006

100 Тг.

Показать оптовые цены
Ламель главных ножей КЛ8.572.006
100 Тг.
В наличииЛамель главных ножей КЛ8.572.006
Купить
+73516455690
  • +73433615197
Купить
+73516455690
  • +73433615197
  • Адрес и контакты

Ламель главных ножей КЛ8.572.006



Разъединители серии РНДЗ-35 предназначены для включения и отключения обесточенных участков электрической сети высокого напряжения 35 кВ, а также заземления отключённых участков при помощи стационарных заземляющих ножей.

Разъединители серии РНДЗ 35 состоят из отдельных полюсов. При номинальном токе 1000 А допускают установку на вертикальной плоскости.
Полюс разъединителя РНДЗ 35 выполнен в виде двухколонкового аппарата с разворотом главных ножей в горизонтальной плоскости и состоит из цоколя, изоляционных колонн, токоведущей системы и заземляющего устройства.
Разъединители РНДЗ-35 могут соединяться в один трехполюсный, двухполюсный и однополюсный аппарат, управляемый приводом типа ПРН-220, ПРГ-2Б.

Условия эксплуатации

  • Температура окружающей среды от +40С до -60С - для исполнения УХЛ1 и от -10С до +45С - для исполнения Т1;
  • Относительная влажность воздуха до 100% при температуре +25С;
  • Толщина корки льда до 10 мм - для разъединителей 35 и 110кВ; до 20мм - для разъединителей 150 и 220кВ;
  • Скорость ветра без гололёда 40 м/с;
  • Скорость ветра с гололёдом не более 15 м/с;
  • Категория изоляции - "А" или "Б";
  • Климатическое исполнение - УХЛ1 и Т1.

Структура условного обозначения

Пример: Разъединитель переменного тока типа РНДЗ-1-35/1000 - УХЛ1

В структуре условного обозначения принято:

  • Р - разъединитель;
  • Д - двухколонковый;
  • З - наличие заземлителей;
  • 2 - количество заземлителей;
  • 35 - номинальное напряжение;
  • Б - усиленное исполнение изоляции;
  • 1000 - номинальный ток;
  • УХЛ - климатическое исполнение;

Конструктивное исполнение



Типоисполнение разъединителя РНДЗ

, мм

РД - 35/1000 У1

810

РД - 35/2000

РД - 35Б/1000 У1

РД - 35Б/2000

РДЗ.1 - 35/1000 У1

880

РДЗ - 35/2000

РДЗ.1 - 35Б/1000 У1

 РДЗ - 35Б/2000

РДЗ.2 - 35/1000 У1

1040

РДЗ 2 35/2000

При классе изоляции IV используются полимерные изоляторы.

Контактные ножи разъединителя РНДЗ-35 на 1000 А выполнены из двух медных параллельных шин, установленных "на ребро", один конец которых гибкими связями соединён с контактным выводом, а на другом образован разъёмный контакт.

В заземляющее устройство разъединителя РДЗ-35 входят ножи заземления, стационарно установленные на цоколе разъединителя РНДЗ 35 и неподвижный контакт, установленный на главном контактном ноже. Основные части разъединителей РДЗ-35, выполненные из чёрных металлов, имеют стойкое антикоррозийное покрытие - горячий или гальванический цинк.

 Обозначение разъединителя РДЗ

Конструктивное исполнение РНДЗ 35

РНДЗ - 35/1000 УХЛ1
РНДЗ - 35Б/1000 УХЛ1

Разъединители
не имеют заземлителей, привод ПРН

РДЗ.1 - 35/1000 УХЛ1
РДЗ.1 - 35Б/1000 УХЛ1

Разъединители имеют заземлитель со стороны ведущей колонки, привод ПРНЗ.1

РДЗ.2 - 35/1000 УХЛ1
РДЗ.2 - 35Б/1000 УХЛ1



Разъединители серии РДЗ предназначены для включения и отключения обесточенных участков электрической сети высокого напряжения, а также заземления отключенных участков при помощи стационарных заземлителей.

Разъединители серии РДЗ изготавливаются из отдельных полюсов, которые могут использоваться в однополюсном, двухполюсном, трехполюсном вариантах установки (разъединители 35,110,220 кВ) и в однополюсном и трехполюсном вариантах установи (разъединители 150 кВ) на горизонтальной плоскости и трехполюсном варианте (разъединитель РДЗ–110–СК). Разъединители на класс напряжения 35 и 110 кВ на номинальный ток 1000 А допускают установку на вертикальной плоскости.

Полюс разъединителя выполнен в виде двухколонкового аппарата с разворотом главных ножей в горизонтальной плоскости и состоит из цоколя, изоляционных колонн, токоведущей системы и заземляющего устройства.

Контактные ножи разъединителя на 1000 А выполнены из двух медных параллельных шин, установленных «на ребро», один конец которых гибкими связями соединен с контактным выводом, а на другом образован разъемный контакт.

Контактные ножи разъединителей на 2000 и 3150 А состоят из двух контактных ножей на 1000 А. В заземляющее устройство разъединителя входят заземлители, стационарно установленные на цоколе разъединителя и неподвижный контакт, установленный на главном контактном ноже.

Основные части разъединителя, выполненные из черных металлов, имеют стойкое антикоррозийное покрытие - горячий или гальванический цинк.



Вся продукция соответствует современным требованиям и стандартам. Вы можете быть уверенным в её надежности и долговечности.

ООО «СоюзЭнергоКомплект» осуществляет доставку продукции любым для вас удобным транспортом в любую точку России и стран ближнего зарубежья, Казахстан, Белоруссия, Молдова, Латвия, Литва, Минск и другие в самые кротчайшие сроки.



Разъединители имеют два заземлителя на полюс, привод ПРНЗ.2



Характеристики
Основные
Производитель  ООО "СоюзЭнергоКомплект"
Страна производительРоссия
Тип выключателя  Маломасляный
Тип приводаЭлектромагнитный
Номинальное рабочее напряжение35.0(кВ)
Максимальное рабочее напряжение35.0(кВ)
Номинальный ток110 кА
Вес200.0(кг)
