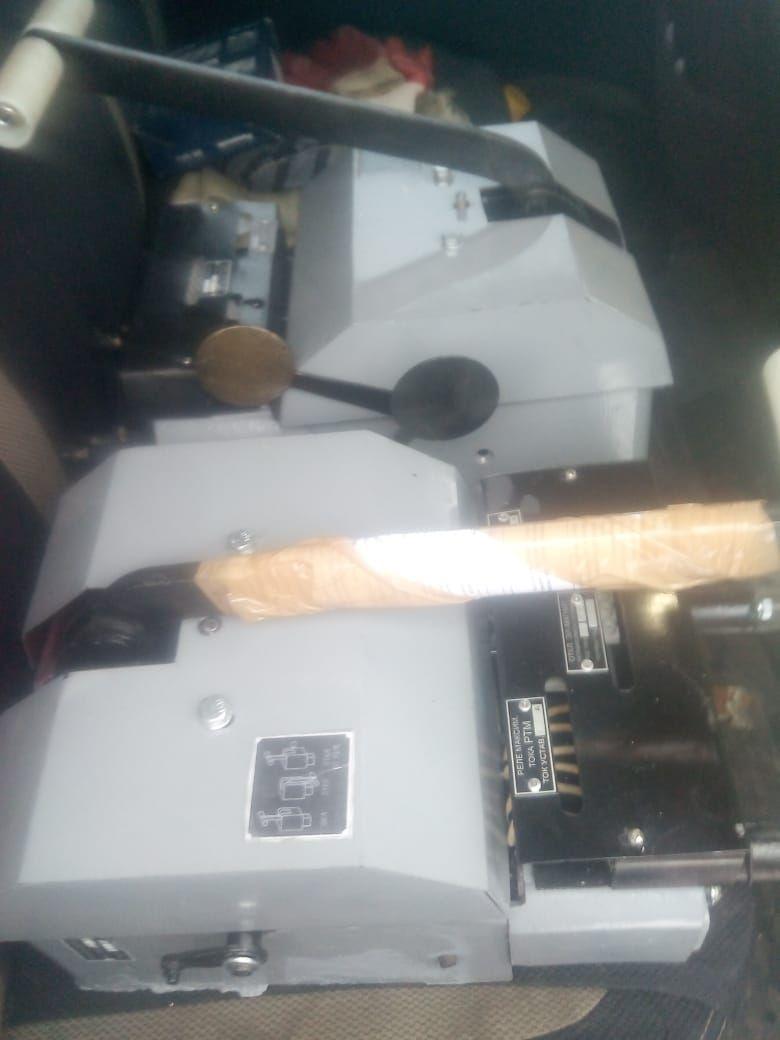

Выключатель ВМГ-133
Выключатель ВМГ-133В наличии
Цену уточняйте
+73516455690
  • +73433615197
  • +79630889997

Описание

Масляные выключатели ВМГ-133 предназначены для коммутации под нагрузкой электрических цепей трехфазного тока с номинальным напряжением 10 кВ и применяются для внутренней установки в ЗРУ на ячейки КСО и КТП типа К-42. Выключатели маломасляные горшковые ВМГ133 относятся к типу малообъемных и выпускаются в следующих исполнениях: ВМГ-133-II напряжением до 10кВ, 600А, 350 мВА; ВМГ-133-III напряжением до 10кВ, 1000А, 350 мВА.

Конструкция выключателя

Конструкция и основные размеры выключателя ВМГ-133 указаны на рисунке. Каждый выключатель состоит из сварной рамы 8, к нижней части которой болтами М12 прикреплены три сдвоенных опорных изолятора 9. На изоляторы подвешены цилиндры 1. В верхней части рамы расположен вал 10 с приваренными к нему тремя двуплечими рычагами 4. Для установки рычага дистанционной передачи привода вал выведен консольно в обе стороны рамы. Выключатель включается поворотом вала на угол около 54°. К коротким плечам крайних рычагов вала прикреплены две работающие на растяжение пружины 7, которые служат для отключения выключателя и удержания его в отключенном положении.

В верхней части рамы установлен пружинный буфер 5, предназначенный для смягчения ударов при включении выключателяи для создания необходимой скорости отключения в момент размыкания контактов. Движение от рычагов вала к токоведущим стержням 2 передается фарфоровыми тягами 5. Для крепления выключателя к стене или к поддерживающей конструкции в опорных угольниках рамы имеются четыре отверстия M16 под болты.

Выключатели ВМГ-133-20-630 и ВМГ-133-20-1000 возможно использовать с электромагнитным привод пэ-11 и ручным автоматическим приводом ПРБА. При соединении выключателя с приводом ПЭ-11 необходимо:
а) насадить рычаг на вал выключателя; б) установить механизм привода в положение «Включено» и на его вал насадить рычаг под углом 30° к вертикали; в) проверить правильность углов насадки рычагов и закрепить их установочными болтами; г) просверлить в рычагах совместно с валами отверстия под конические штифты диаметром 8X60 мм, развернуть их конической разверткой и установить штифты; д) перевести механизм привода в положение «Отключено» и соединить рычаги привода и выключателя тягой дистанционной передачи. Регулировать выключатель ВМГ133-20-1000 с приводом следует при ручном управлении приводом.

Информация для заказа

  • Цена: Цену уточняйте
